(la videolezione) Il comparatore è un circuito logico il cui scopo è confrontare due valori binari per determinarne l’equivalenza o il rapporto di grandezza. Può sembrare un compito semplice, ma questo tipo di componente è alla base di molte operazioni fondamentali nei sistemi digitali, dai processori ai sistemi di controllo.
Un comparatore digitale prende in ingresso due numeri binari, spesso rappresentati da due insiemi di bit, e li confronta secondo tre possibili relazioni: uguale, maggiore o minore. Il risultato del confronto viene espresso attraverso segnali di uscita distinti, ciascuno dedicato a una di queste condizioni. Per esempio, se i due numeri sono uguali, si attiva l'uscita "equal"; se il primo è maggiore, l'uscita "greater" viene attivata, e così via.
Questi circuiti possono essere di diverse dimensioni, a seconda del numero di bit che devono confrontare. I comparatori a 1 bit sono i più semplici, e sono spesso usati in contesti elementari. Quelli a 4, 8 o più bit vengono utilizzati per confronti più complessi, come nei registri di un microprocessore o in un controller di memoria.

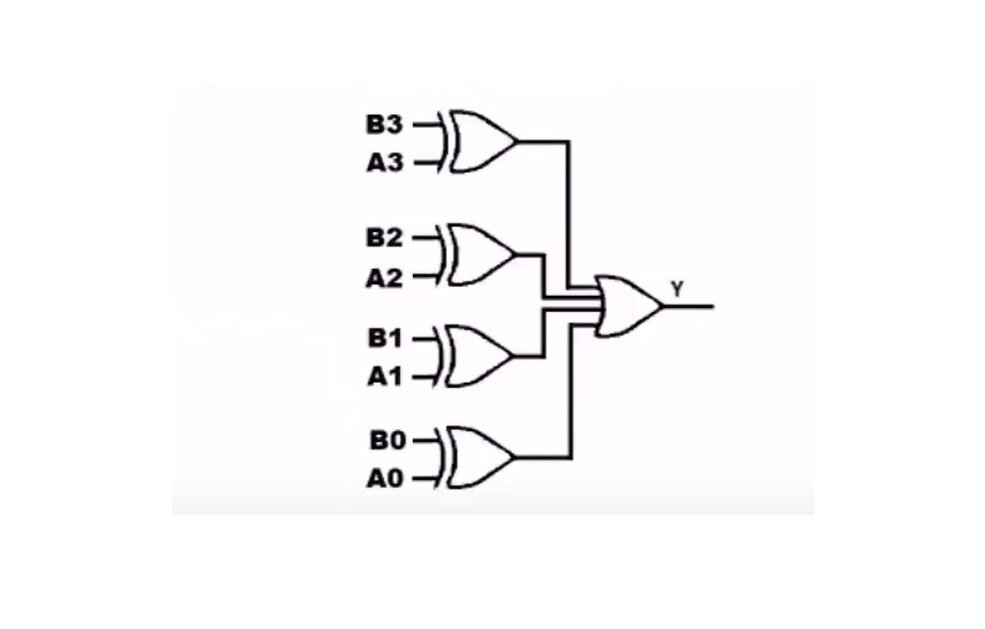

Il funzionamento logico si basa sull’uso di porte AND, OR, NOT e XOR. Le porte XOR, in particolare, sono utili per verificare se due bit sono diversi, mentre le porte AND e OR contribuiscono a costruire la logica dei confronti maggiore/minore. Per determinare se un numero è maggiore di un altro, ad esempio, il comparatore analizza i bit più significativi e procede verso quelli meno significativi, seguendo una logica gerarchica.
Uno degli utilizzi più comuni dei comparatori digitali è nei sistemi di controllo, come ad esempio nei termostati digitali: il comparatore confronta la temperatura letta dal sensore con quella impostata dall’utente e decide se attivare o meno il riscaldamento. Lo stesso principio si applica in automazione industriale, robotica e persino nelle applicazioni audio e video, dove è necessario fare scelte in tempo reale basate su confronti tra segnali.
Un altro contesto chiave è quello delle CPU e delle ALU (Unità Logico-Aritmetiche), dove i comparatori sono usati per prendere decisioni nei processi di branching, ovvero quando il flusso di un programma cambia direzione in base a condizioni logiche.
Il loro impiego è anche cruciale nella progettazione dei sistemi digitali programmabili, come gli FPGA e i microcontrollori, dove i comparatori possono essere configurati per attivare comportamenti specifici secondo precise condizioni binarie.
In sintesi, il comparatore digitale è come un giudice imparziale che osserva due numeri e stabilisce con precisione chi è più grande, chi è più piccolo, o se sono perfettamente uguali. È un componente apparentemente discreto, ma estremamente potente, capace di prendere decisioni logiche che danno forma al comportamento intelligente di un sistema digitale.
