I diagrammi di Bode

28/03/2022 16:06

Antonio Costantini

Automazione, Elettronica, sistemi, elettronica analogica,

I diagrammi di Bode

I diagrammi di Bode sono strumenti potentissimi nell’analisi dei sistemi dinamici, in ambito elettronico e di controllo automatico


(la videolezione) Una curva ben tracciata può raccontare molto più di mille equazioni. I diagrammi di Bode sono strumenti potentissimi nell’analisi dei sistemi dinamici, in ambito elettronico e di controllo automatico. Offrono una rappresentazione grafica che consente di comprendere come un sistema reagisce a segnali sinusoidali a diverse frequenze. Il loro fascino sta nel fatto che, con un solo sguardo, si può cogliere il comportamento frequenziale di un circuito, un filtro o un sistema di retroazione.

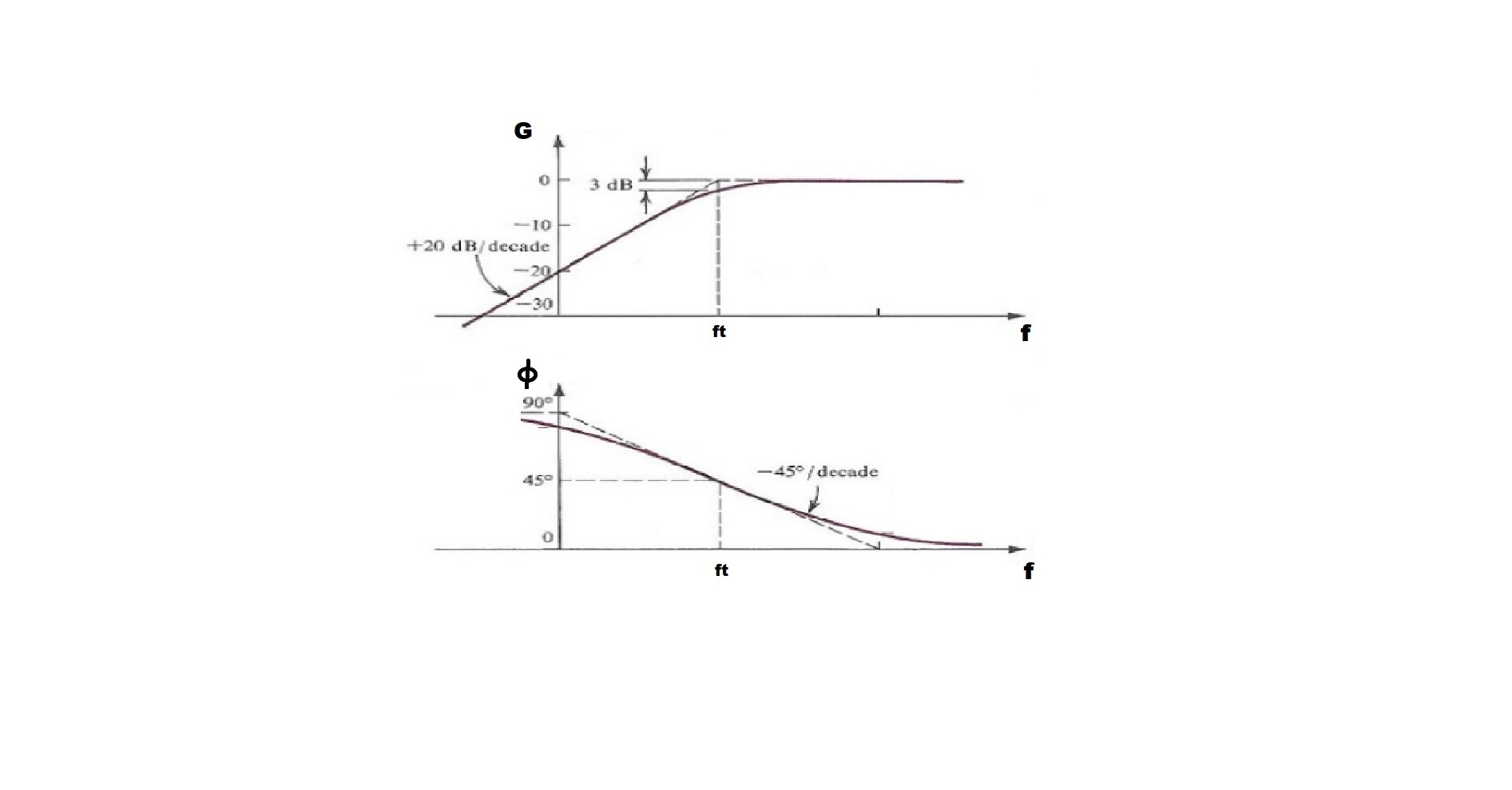

Un diagramma di Bode è composto da due grafici distinti:

Il diagramma di modulo mostra l’ampiezza del segnale in uscita rispetto a quello in ingresso, rappresentata in decibel (dB) in funzione della frequenza (di solito su scala logaritmica). Serve per capire se il sistema amplifica o attenua certi segnali.

Il diagramma di fase indica lo sfasamento tra ingresso e uscita, misurato in gradi. È fondamentale per prevedere il comportamento temporale del sistema, specie quando si lavora con segnali complessi o sistemi retroazionati.

A cosa servono, concretamente questi grafici? Ecco alcuni esempi:

Progettazione di filtri: con Bode si può verificare immediatamente quali frequenze vengono tagliate e quali trasmesse.

Analisi della stabilità nei sistemi di controllo: permette di individuare margini di guadagno e margini di fase, utili per evitare oscillazioni indesiderate.

Comportamento degli amplificatori: è utile per diagnosticare problemi di risposta in frequenza o instabilità nei circuiti.

Riduzione del rumore: identificando le bande dove il sistema è più sensibile si può progettare una risposta più robusta ai disturbi.

Il grande vantaggio è che i diagrammi di Bode rendono la teoria tangibile: si può leggere direttamente quanto guadagno ha il sistema a 10 Hz, 1 kHz o 10 MHz, e come la fase varia in frequenza.
